Inverterad vertikal trådteckningsmaskin: En djup teknisk insikt

Introduktion
Trådritning är en grundläggande metallbearbetningsprocess som används för att minska tvärsnittet av en tråd genom att dra den genom en serie matriser. Traditionellt har denna process utförts med hjälp av horisontella eller standard vertikala trådteckningsmaskiner. Emellertid presenterar den inverterade vertikala trådteckningsmaskinen en unik och innovativ konfiguration som erbjuder specifika fördelar för att rita ledningar med stor diameter eller när man hanterar spolar som är tunga, svåra att hantera eller kräver precision och säkerhet.

Den här artikeln undersöker design, funktion, fördelar, applikationer och tekniska överväganden för den inverterade vertikala trådteckningsmaskinen.

1. Vad är en inverterad vertikal trådteckningsmaskin?
En inverterad vertikal maskintrådmaskin är en typ av trådteckningsutrustning där Capstan (ritningstrumma) och take-up-systemet finns under munstycket, i motsats till konventionella maskiner. I denna konfiguration dras tråden uppåt genom matrisen och lindas sedan runt kapstan eller direkt lindad i ett stort paket (spole) ovanför eller i närheten. Denna inverterade installation är särskilt effektiv för att rita ledningar med stor diameter eller låg duktilitetsmaterial som stål, rostfritt stål, koppar och aluminium.

Kärnprincip:
Ritningen Capstan ligger under matrisen.

Tråd dras vertikalt uppåt.

Spolning görs ovanför ritmekanismen.

2. Design och arbetsprincip
Den typiska layouten för en inverterad vertikal trådteckningsmaskin innehåller följande komponenter:

a. Die Box och Die Holder
Die, som ofta är tillverkad av volframkarbid eller polykristallin diamant (PCD), är monterad i en form som kan inkludera kylning eller smörjningssystem.

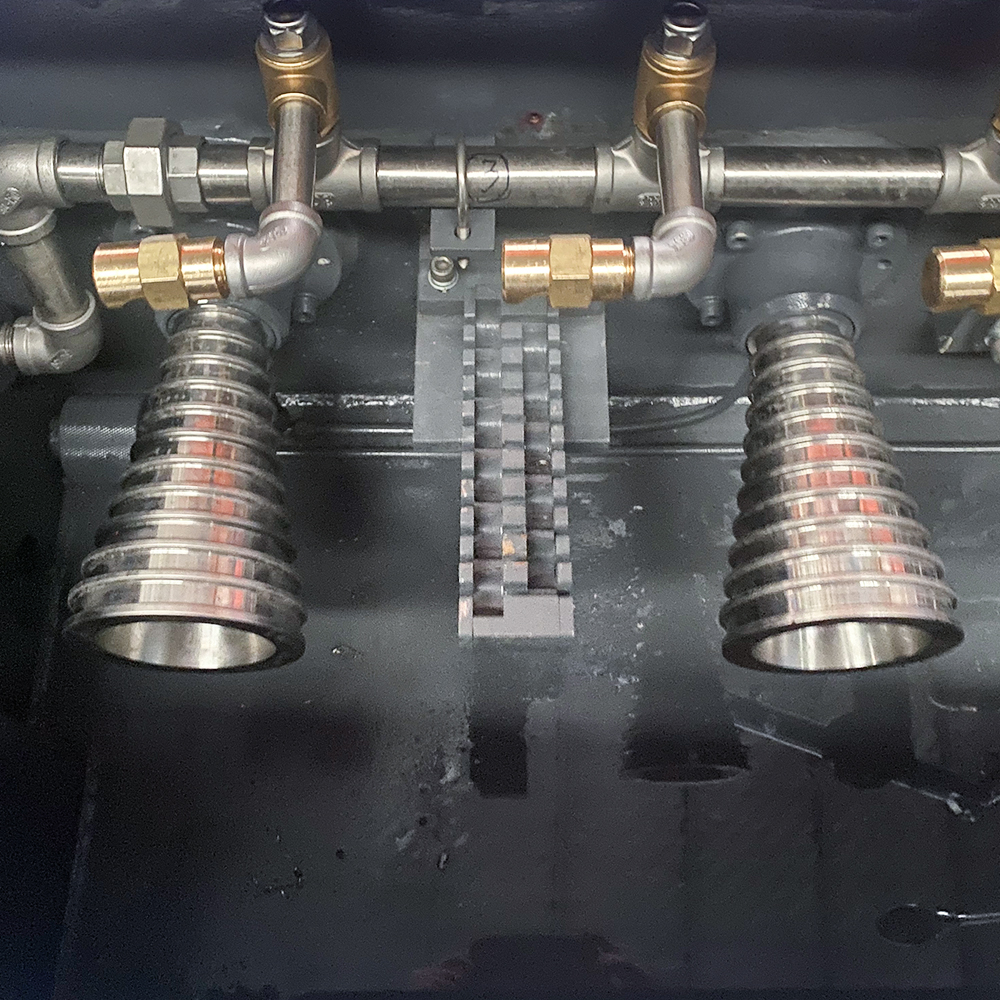

b. Ritning av Capstan (trumma)
Capstan är placerad under matrisen och drar tråden uppåt. Det är ofta räfflat eller belagt med härdat material för slitmotstånd. Den drivs av en motor med exakt momentkontroll.

c. Take-up-system
Till skillnad från traditionella maskiner som drar tråden nedåt, tillåter inverterade vertikala maskiner tråden att spola in i stora vertikala korgar eller spolar placerade ovanför maskinen eller till ena sidan.

d. Smörjsystem
Torra eller våta ritningssmörjmedel används beroende på materialet. Den vertikala orienteringen hjälper till att dränera och återanvända smörjmedel effektivt.

e. Kontrollsystem
Moderna maskiner använder PLC: er (programmerbara logikstyrenheter) och HMI (human-maskingränssnitt) paneler för hastighet, vridmoment och synkroniseringskontroll.

3. Fördelar med inverterad vertikal konfiguration
a. Tyngdkraftsassisterad spolning
Maskinen drar nytta av tyngdkraften för att naturligtvis hjälpa ledningen till stora spolar eller bärare, särskilt användbara för tunga mättrådar.

b. Minskad trådböjning
Det finns minimal böjspänning när tråden dras i en rak vertikal linje, vilket minskar risken för brott och förbättrar ytfinish.

c. Enkel att hantera stora spolar
Inverterade vertikala maskiner är idealiska för stora trådspolar som är svåra att hantera i traditionella horisontella inställningar.

d. Förbättrad smörjningsåtervinning
När tyngdkraften drar överskott av smörjmedel kan det samlas in mer effektivt, vilket resulterar i renare drift och lägre smörjmedelsförbrukning.

e. Kompakt golvplats
Eftersom mycket av ritningsoperationen är vertikal kan dessa maskiner vara mer utrymmeseffektiva i vissa fabrikslayouter.

4. Applikationer
Den inverterade vertikala trådteckningsmaskinen används främst i följande sektorer:

Ståltrådindustri (kolstål, legeringsstål, rostfritt stål)

Elektrisk ledningstillverkning

Tunga koppar- eller aluminiumbearbetning

Förspänd betongstålsträng (PC Strand) Produktion

Svettrådstillverkning

Kallhuvudtrådproduktion

5. Tekniska överväganden
a. Trådmaterial och diameter
Används vanligtvis för tråddiametrar från 5 mm upp till 30 mm, beroende på maskinkapacitet.

Idealisk för hårt ritningsmaterial eller när minimal deformation per pass behövs.

b. Die val och slitage
Den vertikala orienteringen kräver starka, slitsträckta matriser.

Konstant övervakning behövs för att upptäcka slitage och förhindra inkonsekvenser i diameter.

c. Motor och körning
Motorer med hög vridmoment och variabla frekvensdrivningar (VFD) används för hastighetsreglering.

Energieffektiva motorer kan minska driftskostnaderna avsevärt.

d. Kylning och smörjning
Högtemperaturökning på grund av friktion kräver effektiv kylning.

Torrpulver eller oljebaserade smörjmedel måste vara kompatibla med vertikal flödesdynamik.

e. Säkerhetsfunktioner
Skydda mot oavsiktlig kontakt med rörliga vertikala ledningar.

Nödstoppssystem och lastsensorer för att förhindra överspänning.

6. Varianter och anpassningar
Enkapstan- eller multi-capstan-maskiner

Våt eller torr ritning

Inline glödgning (för koppar eller aluminiumtråd)

Spolöverföringssystem (automatiserad eller manuell)

Integration med rätning eller skärningsutrustning

7. Begränsningar
Högre initialkostnad jämfört med horisontella maskiner

Kan kräva högre vertikal avstånd i anläggningar

Inte idealisk för ultra-fin trådteckning (bättre lämpad för grova mätare)

Die -inriktning måste vara exakt för att undvika vertikal vibration eller vingla

8. Senaste tekniska utvecklingen
AI-baserad kvalitetskontroll för ytinspektion

IoT-aktiverad övervakning för förutsägbart underhåll

Smarta smörjningssystem för att optimera användningen och miljöpåverkan

Energimegenereringssystem för att återställa bromsenergi

Slutsats
Den inverterade vertikala trådteckningsmaskinen är en kraftfull utveckling inom trådproduktionsteknologi. Dess uppåtgående ritmekanism och tyngdkraftsassisterade startsystem ger tydliga fördelar med att hantera stora och tunga ledningar, säkerställa produktkvalitet, minska mekanisk stress och förbättra operatörens säkerhet. När tillverkningskraven växlar mot högre prestanda och energieffektivitet fortsätter denna typ av maskin att få dragkraft i tung industriell trådbearbetning.

Genom att förstå dess design, funktionalitet och applikationer kan tillverkare utnyttja sina fördelar för att öka produktiviteten, minska avfallet och förbättra den totala processeffektiviteten.
