Förstå gruppmaskiner och processer: Funktioner, tekniker och jämförelser med Stranding

Vad är en gruppmaskin?

En gängmaskin är en industriell enhet utformad för att automatiskt vrida flera trådsträngar - vanligtvis nakna koppar eller konserverade koppar - till en enda, enhetlig kabel. Denna vridningsprocess, känd som gruppering, är kritisk inom tråd- och kabeltillverkningsindustrin eftersom den förbättrar den mekaniska styrkan, flexibiliteten och elektriska prestandan för slutprodukten.

Hur det fungerar
Kärnfunktionen för en gängmaskin är att snurra flera ledningar med hög hastighet runt en central axel och sammanflätas i ett sammanhängande paket. Till skillnad från enkel vridning, som kan involvera bara två ledningar, involverar grupper flera trådar (ibland dussintals) kombineras i ett konsekvent spiralformat mönster. Denna process säkerställer att den slutliga kabeln upprätthåller enhetliga elektriska egenskaper och hållbarhet över dess längd.

Viktiga funktioner i moderna gruppmaskiner
Höghastighetsvridning: Moderna maskiner arbetar med höga hastigheter för att möta industriproduktionskrav. Trots den snabba rörelsen upprätthåller de stabila arbetsprestanda och säkerställer precision och repeterbarhet i varje parti.

Mångsidighet: De kan hantera trådkablar i olika storlekar, vilket gör dem anpassningsbara för olika produktionskrav - från fina elektronikledningar till större industriella kablar.

Avancerade styrsystem: utrustade med importerade elektriska komponenter och intuitiva pekskärmgränssnitt, dessa maskiner möjliggör enkel drift, övervakning och justeringar. Detta minskar installationstiden och mänskligt fel.

Låg brus och underhåll: De är konstruerade för effektivitet och producerar minimalt driftsbuller och är utformade för bekvämt underhåll, förbättrar arbetsmiljön och minskar driftsstopp.

Miljövänlig design: Många gruppmaskiner är färdiga med gröna, giftiga färger som är både folkvänliga och miljömässiga säkra-ett viktigt övervägande i moderna tillverkningsanläggningar.

Ansökningar
Gängmaskin används i stor utsträckning i branscher som:

Elektrisk kabelstillverkning

Fordonsledningsproduktion

Telekommunikation

Aerospace -ledningssystem

I alla dessa sektorer är konsekvent trådbuntning avgörande för att säkerställa signalintegritet, fysisk hållbarhet och enkel installation.

Vad är gängprocessen?

Gunching -processen är en tillverkningsmetod som främst används vid produktion av elektriska ledningar och kablar, där flera ledningar av ledande tråd - vanligtvis koppar eller konserverad koppar - vrids samman till ett enda, enhetligt paket. Denna teknik förbättrar den mekaniska styrkan, flexibiliteten och konduktiviteten för den slutliga trådprodukten, vilket gör den lämplig för ett brett utbud av elektriska applikationer, från hushållens ledningar till komplexa industriella kablar.

Syftet med gäng
Gunching tjänar flera kritiska syften:

Förbättrad flexibilitet: Ett gäng tunna trådar är mer flexibel än en enda fast tråd av samma tvärsnittsområde. Detta gör tråden enklare att dirigera och installera, särskilt i trånga eller mobila miljöer.

Förbättrad elektrisk prestanda: Strängade ledningar har bättre strömbärande egenskaper under dynamiska förhållanden. Medan den elektriska konduktiviteten i sig inte ökas signifikant, förbättras trådens förmåga att motstå mekaniska vibrationer och rörelse utan att bryta.

Uniformitet och effektivitet: Gång säkerställer ett jämnt vridmönster och tråddiameter, vilket är viktigt för att upprätthålla kvalitet och tillförlitlighet över stora partier med kabelproduktion.

Hur gängprocessen fungerar
Gunching-processen börjar med att mata flera nakna eller konserverade koppartrådsträngar i en höghastighetsmaskin. Den här maskinens nyckelfunktioner inkluderar:

Automatisk vridning: Strängarna vrids ihop i ett spiralformat mönster. Antalet vändningar per meter kan kontrolleras baserat på applikationsbehov.

Hantering av variabel storlek: Dessa maskiner kan bearbeta ledningar av olika diametrar, vilket gör dem mångsidiga över olika produktlinjer.

Höghastighetsdrift: Moderna gruppmaskiner är konstruerade för höghastighetsproduktion, vilket gör det möjligt för tillverkare att möta storskalig efterfrågan effektivt.

Avancerad gruppteknik
Samtida gruppmaskiner är utrustade med funktioner som förbättrar tillförlitligheten och användarvänligheten:

Importerade elektriska komponenter: Dessa komponenter säkerställer högre precision, hållbarhet och lyhördhet, ofta drivs via ett intuitivt pekskärmgränssnitt.

Låg brusdrift: Utformat för att minska akustiska utsläpp skapar moderna gängare en säkrare och bekvämare arbetsmiljö.

Miljövänlig design: Användningen av grön, mänsklig säker färg och energieffektiva komponenter är i linje med växande miljö- och säkerhetsregler.

Enkelt underhåll: Förenklad maskinarkitektur möjliggör snabb service och minskad driftstopp.

Applikationer av grupperade ledningar
Massade ledningar är allestädes närvarande inom elektriska och elektronikindustrin. De används i:

Kraftkablar

Ljud-/videobihandlingar

Fordonsledningar

Dataöverföringskablar

Flexibla sladdar för apparater

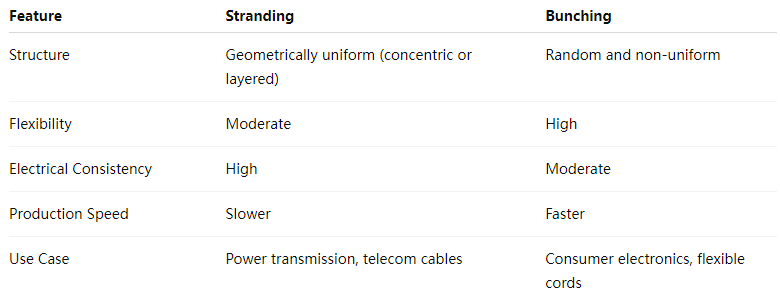

Vad är skillnaden mellan stranding och gäng?

Strängande och gäng är två väsentliga processer i tråd- och kabeltillverkning, särskilt när man arbetar med flera strängar koppar eller konserverade ledningar. Medan båda involverar att kombinera flera individuella ledningar till en enda större ledare, skiljer de sig väsentligt i struktur, syfte och metod. Att förstå dessa skillnader är avgörande för att välja rätt process beroende på applikationens elektriska, mekaniska och produktionskrav.

1. Definition och syfte
Stranding är processen att vrida flera trådsträngar i ett exakt geometriskt mönster, ofta efter en koncentrisk eller skiktad struktur. Dess huvudmål är att producera en ledare med konsekventa mekaniska egenskaper, flexibilitet och enhetlig elektrisk prestanda.

Massing, å andra sidan, involverar slumpmässigt vridande trådsträngar tillsammans utan strikt geometrisk layout. Denna metod är snabbare och används vanligtvis när flexibilitet är viktigare än strukturell enhetlighet.

2. Strukturella skillnader
Strandade ledare
Dessa ledare är organiserade i ett specifikt mönster - vanligtvis koncentriska lager (t.ex. 7, 19 eller 37 ledningar). Den exakta justeringen ger balanserade elektriska egenskaper och förbättrar hållbarhet under mekanisk stress.

Inbyggda ledare
I buntade ledningar vrids strängarna ihop i inget fast mönster. Ledningarna kan korsa varandra slumpmässigt i bunten, vilket resulterar i mindre symmetri men större flexibilitet.

3. Elektrisk och mekanisk prestanda
Stranding
Den enhetliga layouten av strandade ledningar säkerställer jämn motstånd och kapacitans. Detta gör strandade ledare idealiska för applikationer som kräver hög tillförlitlighet och exakta elektriska egenskaper, till exempel i kraftfördelning eller telekommunikation.

Gäng
Massade ledningar kan visa mindre inkonsekvenser i prestanda på grund av bristen på geometrisk regelbundenhet. De används emellertid allmänt i flexibla sladdar, elektroniska kablar och situationer där ledaren kommer att genomgå upprepad böjning.

4. Produktionsprocess och utrustning
Maskiner designade för strandning fungerar med kontrollerad skiktning och synkroniserad rotation för att upprätthålla det nödvändiga mönstret. Detta gör strängen en något långsammare men mer kontrollerad process.

Gruppmaskiner , som den som beskrivs i den medföljande informationen, är utformade för hastighet och operativ stabilitet. De vrider flera ledningar med hög hastighet med mindre oro för geometriskt arrangemang. Dessa maskiner rymmer ledningar i olika storlekar, använder avancerade elektriska komponenter för skärmbaserad drift och är konstruerade för lågt brus och enkelt underhåll.

5. Applikationer
Stranding används ofta i:

Kraftkablar

Data och kommunikationskablar

Automotive ledningar där vibrationsmotstånd är nyckeln

Massning finns vanligtvis i:

Strömsladdar

Elektroniska ledningar och apparater

Högtalarkablar
